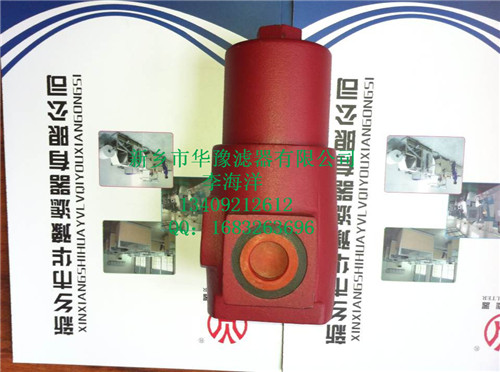

LPFBN/HC060DE5D1X/-L24低壓管路過濾器
發布時間：2015-06-29 10:24:51 來源：未知
LPFBN/HC060DE5D1X/-L24低壓管路過濾器
LPF低壓管路過濾器
1LPF低壓管路過濾器技術說明
1.1 LPF低壓管路過濾器濾殼構造
LPF低壓管路過濾器由上蓋、濾芯、簡體和屏緊螺帽組成。
1.2 LPF低壓管路過濾器濾芯
濾芯最大允許壓差 BN3HC:25bar P/HC:10bar W/HC:30bar V:210bar BW/AM:10bar AM:10bar濾芯與介質的兼容性
2LPF低壓管路過濾器概述
安裝：管路過濾器。流向：入口，在側面；出口：同一高度對立側。溫度范圍：-10°C---+100°C污染發訊器設定壓力Δρa=5bar+10bar 可選2bar 旁通閥開啟壓力ΔΡa=6bar+0.5bar 可選3bar。
液壓符號
介質：
--礦物油
--潤滑油
--抗燃油
--可快速生物分解的液壓介質。
---流量至280l/min
----壓力等級至25bar和50bar
----材料：鋼QT450
LPF低壓管路過濾器濾芯嚴格按照濾芯的以下標準：
ISO 2941 濾芯抗破裂性試驗方法
ISO 2942 液壓濾芯結構完整性試驗方法
ISO 2943 液壓濾芯材料與液體相容性試驗方法
ISO 3723 端向符合實驗
ISO 3724 疲勞特性測定
ISO 3968 壓差流量特性
ISO 4572 測定過濾特性的多次通過法
型號
LPFBN/HC060DE10D1X/-L24
LPFBN/HC0110DE10D1X/-L24
LPFBN/HC0140DE10D1X/-L24
LPFBN/HC0160DE10D1X/-L24
LPFBN/HC240DE10D1X/-L24
LPFBN/HC280DE10D1X/-L24
LPFBN/HC060DE5D1X/-L24
LPFBN/HC0110DE5D1X/-L24
LPFBN/HC0140DE5D1X/-L24
LPFBN/HC0160DE5D1X/-L24
LPFBN/HC240DE5D1X/-L24
LPFBN/HC280DE5D1X/-L24
LPFBN/HC060DE10B1X/-L24
LPFBN/HC0110DE10B1X/-L24
LPFBN/HC0140DE10B1X/-L24
LPFBN/HC0160DE10B1X/-L24
LPFBN/HC240DE10B1X/-L24
LPFBN/HC280DE10B1X/-L24
LPFBN/HC060DE5B1X/-L24
LPFBN/HC0110DE5B1X/-L24
LPFBN/HC0140DE5B1X/-L24
LPFBN/HC0160DE5B1X/-L24
LPFBN/HC240DE5B1X/-L24
LPFBN/HC280DE5B1X/-L24
