RFDBN/HC160DAD10B1.X雙筒回油過濾器

RFD雙筒回油過濾器

1.RFD系列賀德克雙筒回油過濾器

1.1RFD系列賀德克雙筒回油過濾器概述

過濾器安裝

可直接安裝于油箱上或管路中作為回油過濾器或管路過濾器。

流向

入口：通過切換球閥

出口：垂直向下

溫度范圍

-10℃...+100℃

污染發訊器設定壓力

△Po=2bar-0.2bar

其他設定壓力請咨詢。

旁通閥開啟壓力

△Po=3bar+0.5bar

 1.2 過濾器殼體

結構

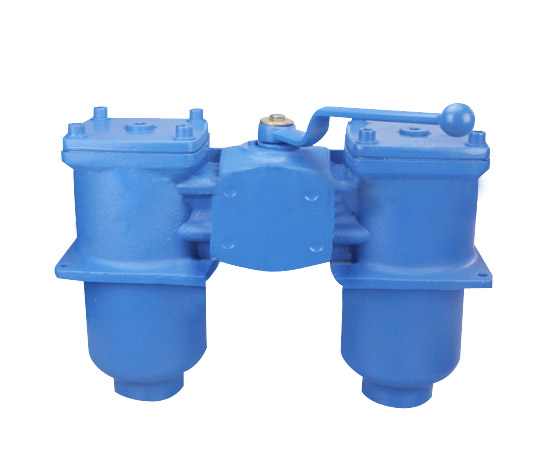

該過濾器由兩個單筒回油過濾器通過一個可切換的三通球閥連接而成。兩端均帶污染發訊器。

 1.3 賀德克濾芯

濾芯最大允許壓差

-BN3HC： 25bar

-P/HC:   10bar

-W/HC:   30bar

-V:      210bar

-BW/AM:  10bar

-AM:     10bar

賀德克濾芯與介質的兼容性

-礦物油

-潤滑油

-抗燃油

-可快速生物分解的液壓介質

若用于水介質請咨詢我們的技術部門。

1.4賀德克雙筒回油過濾器型號總結

RFDBN/HC160DAD10B1.X

RFDBN/HC160DAD10C1.X

RFDBN/HC240DAD10B1.X

RFDBN/HC240DAD10C1.X

RFDBN/HC330DAL10B1.X

RFDBN/HC330DAL10C1.X

RFDBN/HC660DAN10B1.X

RFDBN/HC660DAN10C1.X

RFDBN/HC950DAP10B1.X

RFDBN/HC950DAP10C1.X

RFDBN/HC1300DAP10B1.X

RFDBN/HC1300DAP10C1.X
