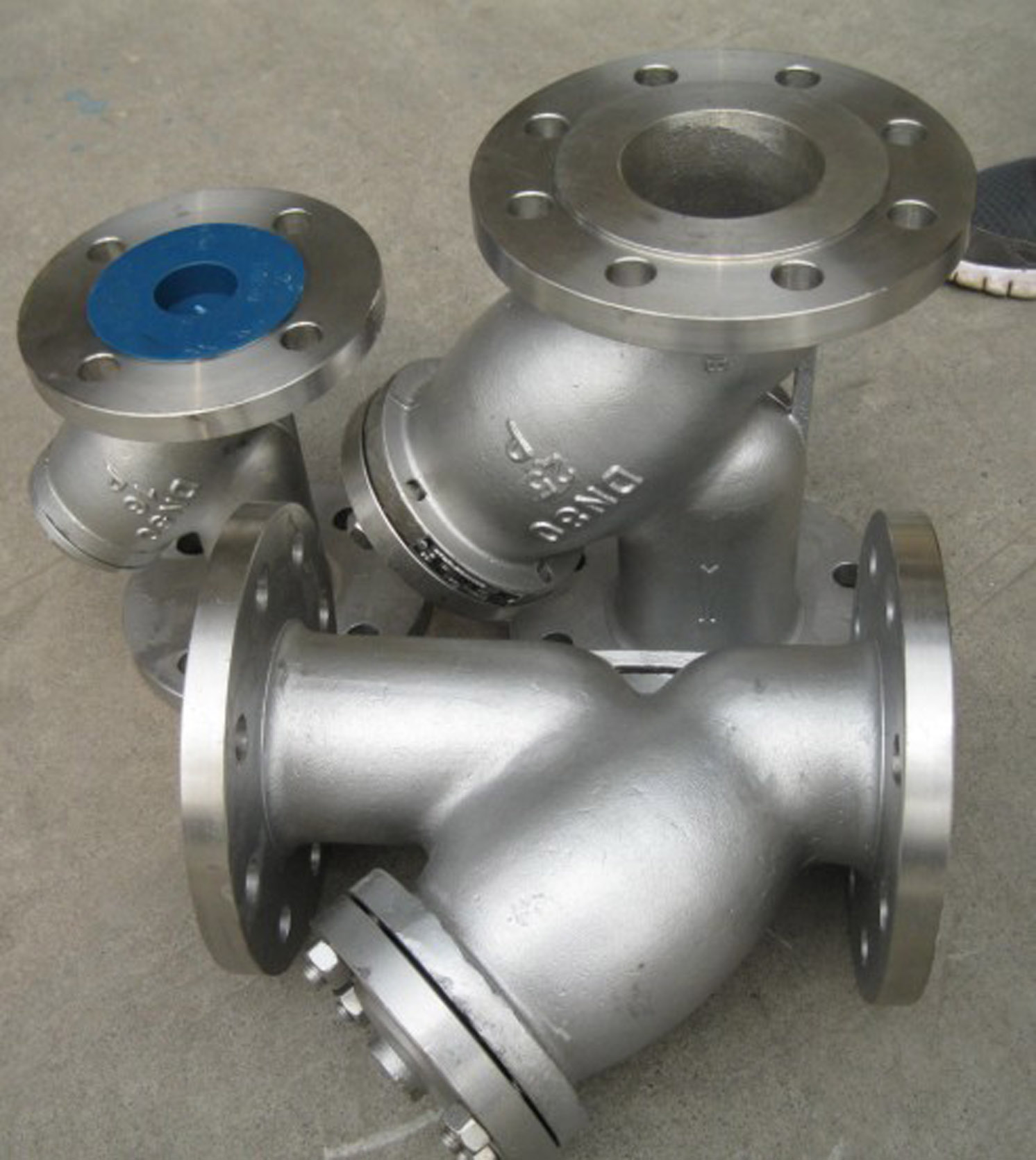

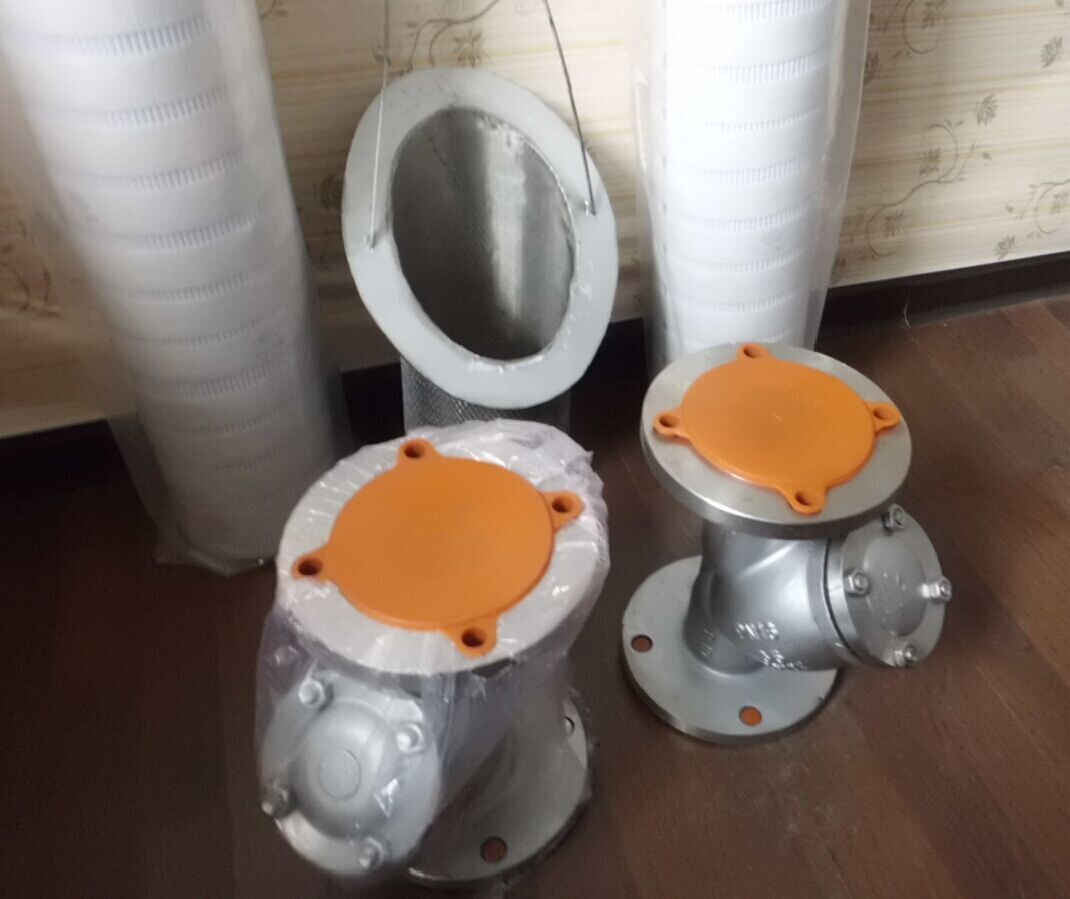

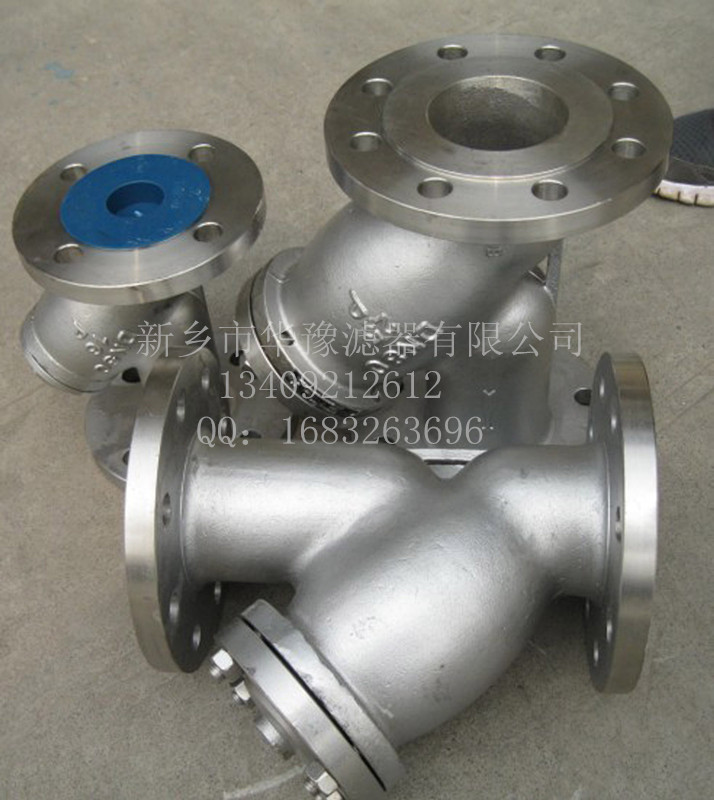

Y型過濾器DN125

發布時間：2014-08-07 11:19:59 來源：未知

Y型過濾器產品用途：
Y型過濾器是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。是輸送介質的管道系列不可缺少的一種裝置，通常安裝于水力控制閥、減壓閥、泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成墻塞，以保護設備管道上的配件免受磨損和堵塞。

Y型過濾器產品特點：
Y型過濾網采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點，可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。要根據用戶需要設置過濾網的目數，一般通水網為18-30目，通氣網為40-100目，通油網為100-480目。Y型過濾器還可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器。

Y型過濾器執行標準：
設計規范：HG/T 21637
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
產品標識：GB/T 12220
供貨規范：JB/T 7928

Y型過濾器主要性能規范：

型號	連接形式	公稱壓力	試驗壓力	工作壓力	殼體材料	過濾網材料	網眼總面積
SY4P-10	法蘭	1.0	1.1	1.0	灰鑄鐵	不銹鋼	3-4DN
SY1P-10	內螺紋
SY4P-16	法蘭	1.6	1.76	1.6	球墨鑄鐵	不銹鋼	3-4DN
SY1P-16	內螺紋
SY4P-25	法蘭	2.5	2.75	2.5	碳鋼	不銹鋼	3-4DN
SY1P-25	內螺紋

Y型過濾器主要連接尺寸：

公稱通徑 DN Nominal Diameter	尺寸 (mm) Size
	L		H		H1
	螺紋Whorl	法蘭 Flange	螺紋Whorl	法蘭 Flange	螺紋Whorl	法蘭 Flange
15	90	140	75	73	105	103
20	100	150	85	88	123	127
25	110	160	95	93	140	137
32	130	180	102	100	152	148
40	160	220	117	115	170	168
50	190	230	140	155	174	195
65		250		198		270
80		280		210		295
100		350		250		344
125		400		305		422
150		440		358		485
200		500		450		602
250		580		503		710
300		670		578		815
350		780		598		844
400		850		618		872
450		850		693		978
500		1000		765		1080
