TTF系列回油過濾器
發布時間：2014-07-29 15:18:55 來源：未知
TTF系列回油過濾器
TTF系列典型應用
垃圾車,移動式起重機,動力站,輪式裝載機,鉆井設備

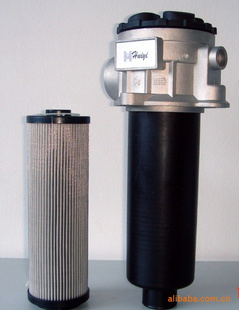

TTF系列回油管路過濾器
TTF油箱頂置回油管路過濾器內設有磁鐵和低阻滯的全流量旁通
閥，具有預過濾功能。由于采用了由里向外的過濾原理，受污染
的油液因此不可能倒流回系統。
TTF系列過濾器可處理的流量最大可達500l/min，最大壓力可達
10bar，用戶可選過濾器端蓋上的注油口，第二個回油口和用戶
自定義的擴散器。也可提供集成式的(TSR系列)帶有4個回油口的
過濾器濾頭。
低壓過濾器
TTF 系列工作壓力:
最大. 10 bar.
安裝方式:
油箱頂置安裝.
接口:
螺紋 BSP 接口.
法蘭接口可按要求提供
集成式濾頭TSR 可按要求提供
流量可達 250 l/min.
過濾器外殼:
鋁質濾頭和端蓋.
密封材料:
對于低壓過濾器而言，推薦的初始壓差水平為最大0.5bar.
如果所使用的工作介質粘度不同于32cSt, 則過濾器的壓降可按如下的公式估算：
△p=（△p32*所用介質的粘度）/32cSt
丁腈橡膠, 氟橡膠, 氯丁橡膠.
工作溫度范圍:
-40 - +120°C.
旁通閥設定:
開啟壓力 0.8 / 1.5 或 2 bar.
其它要求請咨詢
過濾效果:
決定于多次通過實驗符合
ISO 16889.
液流疲勞特性:
過濾材質可確保獲得最佳的疲勞壽命
過濾材質:
Microglass III & Ecoglass III LEIF?濾芯.
也可提供10μm紙質纖維和40μm不銹鋼金屬網
濾芯的爆破壓力:
10 bar (ISO 2941)
壓力指示器選項:
設定值 0.7 或 1.2 bar.
其他的設定值請咨詢.
目視壓力表.
電訊式壓力繼電器.
選項:
擴散器列類型 P (直管,無開孔板區域)
擴散器 T (帶有封閉的擴散器端帽和開孔板區域，當進入油箱的油液接近油箱底部或
為了確保進入的油液處于油箱液位之下時推薦使用)
磁鐵組件:
標準的 TTF400 和 500 作為標準供貨不包括磁鐵
端蓋上注油口(可選)
堵塞.
過濾器濾芯:
LEIF濾芯帶有可多次使用的金屬濾芯護套
可選傳統的帶有碳鋼端帽的濾芯.
LEIF濾芯專利產品可保證使用真正原裝產品。
注意:LEIF?濾芯可與礦物油和合成酯類型油液兼容.
其他油液請咨詢Parker 過濾部門.
LEIF符合 ISO 14001 質量標準。
