自動排污過濾器SZC型

發布時間：2014-07-28 09:30:14 來源：未知

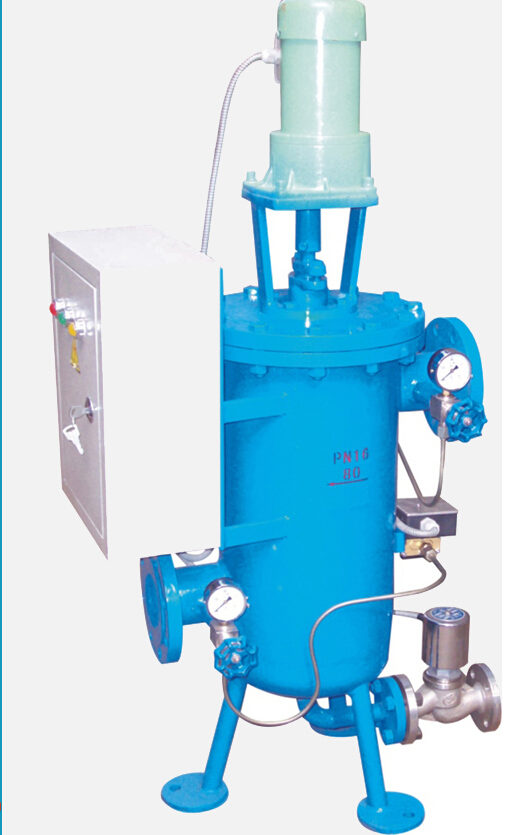

自動排污過濾器SZC型

分類：
1.(直通式)自動排污過濾器(SZC-1型)
2.(直角式)自動排污過濾器(SZC-2型)
工作原理：
    管道系統在正常工作時，管道內雜物會收集到過濾器網內排污口上，不需拆卸過濾器任何部件來排除污物，只需打開排污閥即可排污。
①在排污前先把過濾器前閥門，關小流量，進行排污，
②排污時把轉向閥轉向沖洗方向，水從轉向閥前部進入，往過濾網外部流過，然后又從過濾網外部進入轉向閥后部，雜物全部集中到排污口上，然后再打開排污閥進行排污，起到了最佳自動反沖洗過濾器全部功能。

主要技術參數：
型號
Model		 SZC   環境溫度
Ambient Temperature		 CS:-30℃～+350℃
SS:-80℃～+480℃
規格
Size		 DN32～500 GB81～59
PN 0.6～5.0   FF  RF		   螺帽螺栓
Bolt/Nut		 20# 304 304L 316 316L
殼體材質
Body		 A3 304 304L 316 316L H62 襯里 連接方式
Jonit Type		 法蘭連接 對焊連接 螺紋連接
 Flange ButtWelding Threaded
過濾精度
Pore size		 10～300(目/in) 法蘭標準
Flanges		 HG GB SH HGJ JB ANSI  JIS
密封墊片
Diaphragm(P/V)		 丁晴橡膠  聚四氟乙烯 金屬墊片
NBR PTFE Metal Gasket		 設計檢測標準
Manufacture Inspection		 GB150-98      HGJ532-91
濾芯材質
Element		 304  304L  316  316L 外表Coating   CS:Paint      SS:No Paint




規格尺寸：
(直通式)自動排污過濾器 SZC-1型
型號 Model  L  A  B  C  D
SZC-1-40  250  180  63  90  15*
SZC-1-50  255  185  70  100  15*
SZC-1-65  270  190  83  120  20*
SZC-1-80  320  225  96  140  25*
SZC-1-100  350  250  128  180  32*
SZC-1-125  430  320  162  200  40
SZC-1-150  525  380  189  230  50
SZC-1-200  700  520  220  280  65
SZC-1-250  875  660  255  330  80
SZC-1-300  1050  790  294  380  100
SZC-1-350  1200  885  330  450  125
SZC-1-400  1400  1040  377  480  150
SZC-1-450  1550  1145  420  500  150
SZC-1-500  1700  1250  462  580  150
SZC-1-600  2000  1460  537  650  200
SZC-1-700  2280  1720  607  700  200
SZC-1-800  2500  1900  685  820  200
SZC-1-900  2800  2180  785  880  200
SZC-1-1000  3120  2470  860  920  250
SZC-1-1100  3450  2780  915  960  250
SZC-1-1200  3700  3000  965  1040  250
SZC-1-1500  4470  3650  1220  1400  250
(直角式)自動排污過濾器 SZC-2型
型號 L  A  B  C  D  排污口 (DN)
SZC-2-40  320  170  100  226  80  15 *
SZC-2-50  350  185  110  244  90  15 *
SZC-2-65  380  200  120  270  100  20 *
SZC-2-80  445  230  140  310  120  25 *
SZC-2-100  536  265  160  365  160  32 *
SZC-2-125  624  315  190  440  180  40
SZC-2-150  728  375  220  520  220  50
SZC-2-200  884  500  280  670  260  65
SZC-2-250  1120  625  320  830  310  80
SZC-2-300  1310  750  360  1000  340  100
SZC-2-350  1514  875  420  1180  380  125
SZC-2-400  1730  1000  417  1350  420  150
SZC-2-450  1896  1125  510  1500  450  150
SZC-2-500  2080  1250  550  1680  520  150
SZC-2-600  2490  1500  650  2000  560  200
SZC-2-700  2680  1600  680  2150  640  200
SZC-2-800  2880  1750  700  2300  760  200
SZC-2-900  3150  1850  820  2480  820  200
SZC-2-1000  3370  2000  920  2675  900  250
SZC-2-1200  3610  2100  1000  1900  960  250
SZC-2-1400  3850  2250  1150  3050  1040  250
SZC-2-1500  4700  2800  1400  3800  1400  250
