HY-KQL050空氣過濾器
一．工作原理
本系統為負壓運行，含塵氣體經由進風口進入過濾器內部，通過濾芯，粉塵被捕集在濾芯的外表面，凈化后的潔凈氣體通過三層濾芯進入凈氣室，經接口進入空壓機進風口。
設計依據
大氣污染物排放標準 GB16297-1996
工業企業廠界噪聲標準 GB12348-90
工業企業設計衛生標準 TJ36-79
二．空氣過濾器主要配件----濾芯說明
1濾芯說明
濾料采用玻纖濾料，采用三級漸變過濾，過濾效率高，阻力低，板框式結構，方便更換，濾層采用波紋結構，過濾面積大，流阻小，濾材的使用壽命長。板框濾粉塵累計過多，可以用壓縮空氣清理，延長使用壽命
2.2 濾芯特點：
● 獨特的外形及內部強大的支撐
● 過濾效率高
● 壓力損失穩
● 維修保養方便，使用壽命長
● 適用于空壓機前精密空氣過濾要求
三．空氣過濾器技術參數
1．型 號：HY-KQL050空氣過濾器
處理風量：12000m3/h
過濾風速：0.69m/min
過濾面積：27m2
過濾器出口煙氣含塵濃度: ≤50mg/Nm3
過濾器阻力： 小于初始壓力的5％
濾芯規格： 595×595mm
濾芯數量: 9只
清灰方式：采用取出反吹方式
漏風率：小于3%
設備耐壓：-5000Pa
設備外形尺寸（長×寬×高）：1600×1300×1600mm
四．空氣過濾器的價格：
根據現有數個吸塵點需冶理，選定總處理風量12000m3/h，其配置及費用如下：
配置如下：
1．處理風量12000m3/h除塵器配置（處理 個發塵點）
|
名稱 |
規格型號 |
數量 |
備注 |
|
過濾器本體 |
HY-KQL050 |
1 |
1600×1300×1600mm |
|
空氣濾芯 |
595×595mm |
9 |
總過濾面積272m2 |
|
出風管道及法蘭 |
DN400 |
1 |
|
|
|
|
|
|
|
設備價格 |
2萬元 |
|
|
新鄉市華豫濾器有限公司
李海洋 13409212612 0373-3547866 傳真0373-3909898

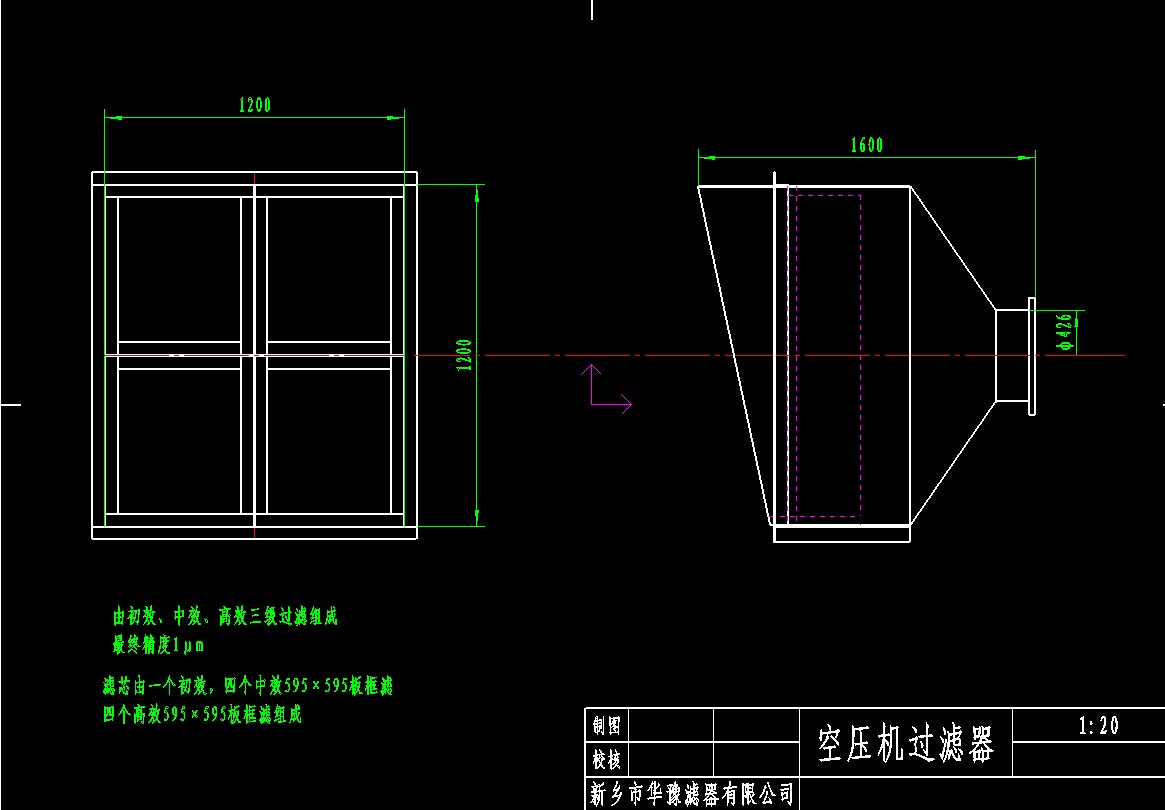

過濾器簡圖：
