BN/HC110G10A1-V高壓過濾器
發布時間：2014-07-03 15:37:47 來源：未知

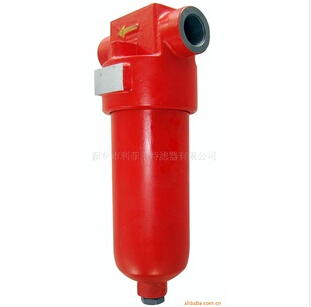

DF高壓過濾器
(一)簡介
華豫 濾器DF高壓過濾器高壓過濾器可直接安裝于在電磁換向閥下，用于清除或阻止液壓油中混入的機械雜質和液壓油本身化學變化所產生的膠質、瀝青質等進入電磁換向閥，從而防止閥芯反應動慢，不穩定或卡死，以及閥過快磨損等故障的發生，維護系統的正常運作，特別適用于自動控制系統和伺服系統。
該過濾器設有壓差發訊器，當濾芯被污染堵塞到進出油口壓差為0.5ＭＰａ時，即發出開關信號，此時應清洗或更換濾芯，此達到保證系統安裝的目的。
該過濾器與傳統過濾器相比具有安裝結構緊湊，體積小的特點，且濾芯采用進口玻璃纖維濾材，具有過濾精度高，通油能力強，原始壓力小，納污量大等優點。過濾精度以絕對過濾精度標定，其過濾比β3，5，10，20≥200過濾效率n≥99.5%。符合ISO標準。
該過濾器--------流量至1300L/min
該過濾器--------壓力等級至30-660 420 bar
660-1320 315bar
該過濾器--------QT450/碳鋼
一、DF高壓過濾器
概述：
1、華豫DF系列高壓過濾器主要用于液壓系統中回油的精過濾。
2、本過濾器可直接安裝在油箱蓋板上。
3、該過濾器上裝有污染發訊器（目視或電信號指示），用于本過濾器中的濾芯被污染物堵塞時發出訊號指示，以便維修人員更換濾芯。
4、濾芯采用玻璃纖維材料折疊而成，具有過濾精度高、
通油量大原始壓力損失小、納污容量大等優點。
5、玻璃纖維材料的濾芯過濾精度：3、5、10、20μm。
金屬網材料的濾芯過濾精度：25、50、100、200μm。
6、流向：入口在側面，出口垂直向中下。
使用溫度：-10℃ ℃~+100℃ .
7、旁通閥開啟壓力：ΔP=3bar+0.5bar。
8、適用介質：礦物油、潤滑油等。
9、用于水介質過濾時請與廠方聯系。
二、型號說明：
DF BN/HC 60 G L 10 B 1 X /-24
（1） （2） （3） （4） （5） （6） （7） （8） （9） （10）
（1）、代表過濾器形式
（2）、代表濾芯材料：BN/HC 玻璃纖維，W/HC 不銹鋼金屬網
（3）、殼體規格/材料：鑄鋼QT450的有（30，60，110，160，240，330，660，950，1300）鋼焊接的有（2600，4000，5200，6500，7800，15000）
（4）、工作壓力：B=10bar(規格30,2600-15000)
D=25bar(規格60-1300)
（5）、連接形式/連接尺寸：B=G1/2，C=G3/4，E=G1（1/4），G=G2，L=SAE DN50(2”)，N=SAE DN 80(3”)，
O=SAE DN 90(3 1/2”)，P=SAE DN 100(4”)，
R=SAE DN 100，U=DIN DN 125，V=DIN DN 150，W=DIN DN 200，X=DIN DN 250，Y=DIN DN 300，
Z=根據用戶需要定制。
（6）、過濾精度μm：BN/HC(3、5、10、20)
W/HC(25、50、100、200)
（7）、污染發訊器形式：Y--發訊器接口帶塑料螺塞，
A--發訊器接口帶鋼制螺塞，
B—目視發訊器，C—電氣發訊器，D—目視/電氣發訊器。
（8）、型式代號：1—標準連接。
(9)、型號代號：X—提供最新版。
（10）、補充說明：V—氟橡膠密封，過濾器適用于易迅速生物分解的油和磷酸酯（HFD-R）
L—帶相應電壓的指示燈（24V、48V、110V、220V）
KB—無旁通閥
B—旁通閥有特殊開啟壓力（B1=1bar，B6=6bar）
