PRB160FV11R1B7油箱頂置回油過濾器

發布時間：2014-06-26 16:04:26 來源：未知

PRB,PRBD系列油箱頂置回油過濾器
1.性能與用途
該系列油箱頂置回油過濾器主要使用安裝于液壓系統郵箱頂面，防止系統運行中產生的固體顆粒及膠狀物質回到油箱，有效控制工作介質的污染度。
濾芯過濾材料分別采用復合纖維、木棉定型濾紙、不銹鋼編織網。
殼體采用鋁合金制作，重量輕，外形美觀。
2.技術參數
工作介質：礦物質油，乳化液，水-乙二醇，磷酸酯液壓油（木棉定型濾紙僅適用于礦物質油）
工作壓力：1.6MPa
工作溫度：-25℃-110℃
壓力開關開啟壓力：0.15MPa
旁通閥開啟壓差：0.3MPa
3.系列型譜
過濾器型號： PRB 160 FV 1 1 R7 B7
PRB

代號	旁通閥
PRB	單筒過濾器
PRBD	雙筒切換過濾器

160

代號	流量（L/min）
063	063
100	100
160	160
250	250
400	400
500	500
630	630
800	800
1000	1000

代號	過濾材料及精度
FC	復合纖維β5（c）≥200
FD	復合纖維β10（c）≥200
FV	復合纖維β20（c）≥200
CD	木棉定型濾紙β10（c）≥2
CV	木棉定型濾紙β20（c）≥2
MD	不銹鋼編織網10μm
MV	不銹鋼編織網20μm
ME	不銹鋼編織網40μm
MS	不銹鋼編織網60μm

代號	工作介質
1	礦物油、乳化液
2	磷酸酯液壓油
3	水－乙二醇

代號	旁通閥
0	無旁通閥
1	裝旁通閥

代號	發訊器類型
0	無發訊器壓力表
R1	壓力表
R3	交流壓力開關A.C
R4	直流壓力開關D.C

流量	代號	接口尺寸
063	B5	G1
063	M5	M33×2
100	B6	G1 1/4
100	M6	M42×2
160	B7	G1 1/2
160	M7	M48×2
250	F	Ф50
400	F	Ф65
500	F	Ф90
630	F
800	F
1000	F

4、額定流量下的清潔濾芯壓降（單位：1×105Pa 介質參數：30mm2/s 0.86kg/dm3)

型號	殼體	濾芯
型號	殼體	FT	FC	FD	FV	CD	CV	MD	MV
PRB/PRBD063…	0.31	0.44	0.38	0.30	0.25	0.30	0.21	0.35	0.21
PRB/PRBD100…	0.33	0.43	0.37	0.30	0.24	0.25	0.21	0.34	0.28
PRB/PRBD160…	0.30	0.42	0.38	0.28	0.24	0.26	0.25	0.35	0.33
PRB/PRBD250…	0.35	0.46	0.37	0.27	0.23	0.30	0.27	0.34	0.27
PRB/PRBD400…	0.34	0.44	0.39	0.28	0.24	0.44	0.28	0.42	0.25
PRB/PRBD500…	0.32	0.45	0.40	0.32	0.24	0.45	0.32	0.40	0.30
PRB/PRBD630…	0.38	0.39	0.36	0.37	0.24	0.45	0.31	0.35	0.29
PRB/PRBD800…	0.42	0.37	0.36	0.35	0.25	0.42	0.30	0.38	0.30
PRB/PRBD1000…	0.46	0.38	0.37	0.37	0.25	0.38	0.32	0.36	0.31

5.圖示尺寸

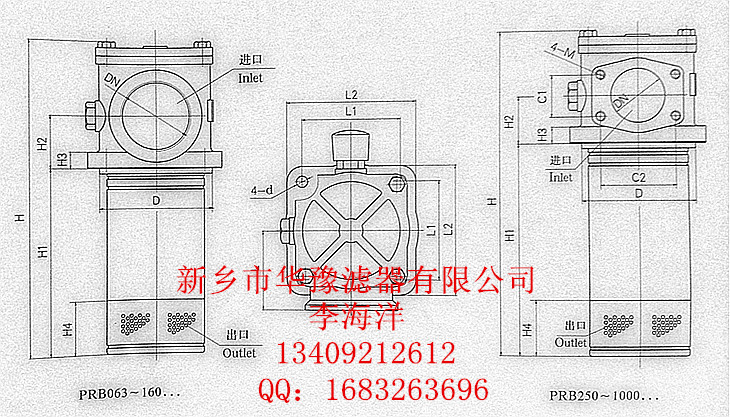

5.1PRB系列PRB系列油箱頂置回油過濾器

型號	DN	H	H1	H2	H3	H4	D	L	L1	L2	d	C1	C2	M
PRB/PRBD063…	M33×2 G1	278	185	33	13	60	Ф95	60	85	110	Ф9
PRB/PRBD100…	M42×2 G1 1/4	338	245	33		60	Ф95	60	85	110	Ф9
PRB/PRBD160…	M48×2 G1 1/2	421	319	40		80	Ф110	85	95	125	Ф13
PRB/PRBD250…	Ф50	521	419	40		80	Ф110	85	95	125		35.7	69.8	M10
PRB/PRBD400…	Ф65	590	463	55	15	90	Ф130	90	110	140		42.9	90.7
PRB/PRBD500…	Ф90	620	456	70		100	Ф160	110	140	170		62	106.4
PRB/PRBD630…		648	484
PRB/PRBD800…		758	594
PRB/PRBD1000…		938	774

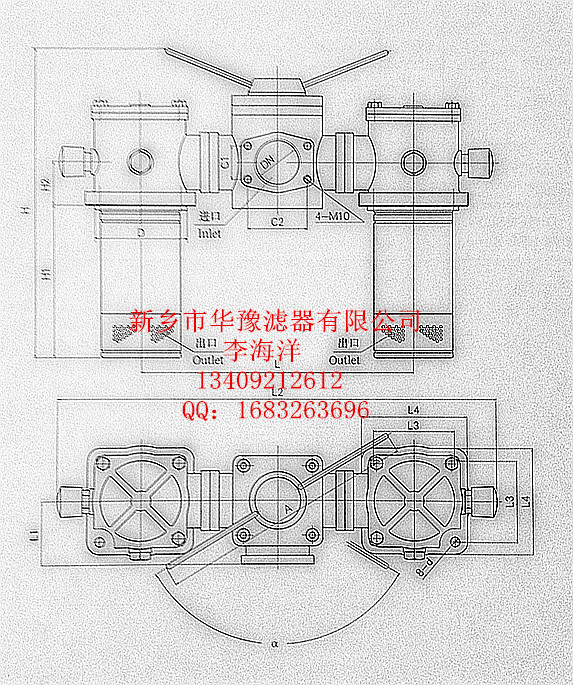

5.2 PRBD系列油箱頂置回油過濾器

型號	DN	H	H1	H2	D	L	L1	L2	L3	L4	A	d	C1	C2	α
PRB/PRBD063…	M33×2 G1	288	185	33	Ф95	250	60	430	85	110	275	Ф9			116°
PRB/PRBD100…	M42×2 G1 1/4	348	245												124°
PRB/PRBD160…	Ф50	482	319	40	Ф110	320	81	566	95	125	350	Ф13	70	40
PRB/PRBD250…	Ф50	582	419
PRB/PRBD400…	Ф65	664	463	55	Ф130	370	90	580	110	140	400		90	50
PRB/PRBD630…	Ф90	743	484	70	Ф160	450	115	694	140	170	545		120	70
PRB/PRBD800…		853	594
PRB/PRBD1000…		1033	774
