PLB320FC1R11B4壓力管路過濾器

發布時間：2014-06-24 09:48:05 來源：未知

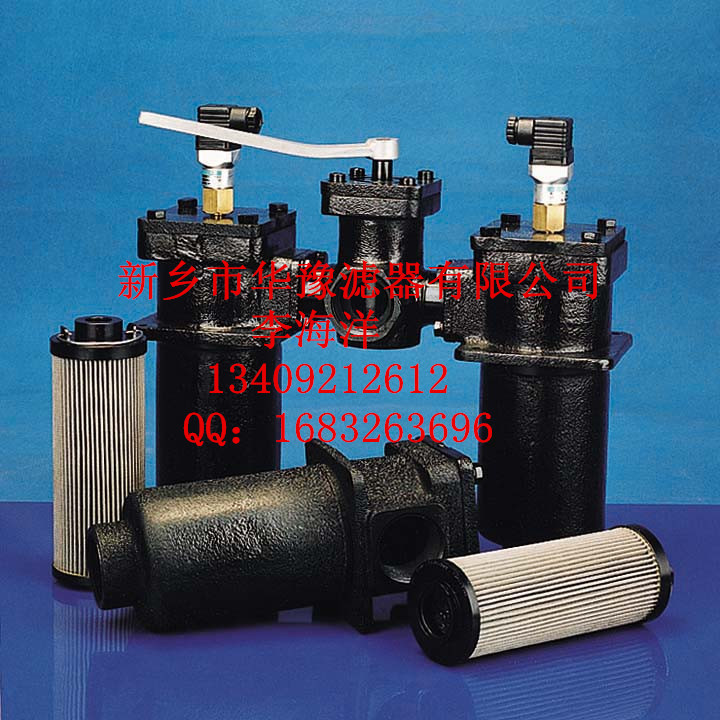

PLB系列壓力管路過濾器
新鄉市華豫濾器有限公司專業生產壓力過濾器，以下為過濾器的性能與使用介紹。
1  性能與用途
安裝于液壓系統壓力管路或吸油、回油管路中，濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。
濾芯過濾材料分別采用復合纖維、木棉定型濾紙、不銹鋼燒結氈，不銹鋼編織網。
上殼體采用鋁合金壓鑄成型，下殼體采用拉伸件，重量輕、結構精巧，外型美觀。

2  技術參數
工作介質：礦物油、乳化液、水－乙二醇、磷酸酯液壓液(木棉定型濾紙僅適用于礦物油)
工作壓力(max）：1MPa
工作溫度：－25℃～110℃
發訊器發訊壓差：0.15MPa
旁通閥開啟壓差：0.03MPa
3  型號說明
     過濾器型號：     PLB    060   FC   R1   1    B6
330

代號	流量（L/min）
030	030
060	060
110	110
160	160
220	220
320	320

代號	過濾材料及精度
FT	復合纖維β3（c）≥200
FC	復合纖維β5（c）≥200
FD	復合纖維β10（c）≥200
FV	復合纖維β20（c）≥200
FP	復合纖維β30（c）≥200
FE	復合纖維β40（c）≥200
CD	木棉定型濾紙β10（c）≥2
CV	木棉定型濾紙β20（c）≥2
CP	木棉定型濾紙β30（c）≥2
CE	木棉定型濾紙β40（c）≥2

代號		發訊器類型
0		無發訊器壓力表
R1		壓力表
R3		交流壓力開關
R4		直流壓力開關
V1		真空表
V2		真空開關
1代號	工作介質
1	礦物油、乳化液
2	磷酸酯液壓油
3	水－乙二醇

流量	代號	接口尺寸
030 060	B4	G1/2
030 060	N4	NPT1/2
110 160	B6	G1 1/4
110 160	N6	NPT1 1/4
220 330	B7	G1 1/2
220 330	N7	NPT1 1/2

4、額定流量下的清潔濾芯壓降（單位：1×105Pa 介質參數：30mm2/s 0.86kg/dm3)

型號	殼體	濾芯
型號	殼體	FT	FC	FD	FV	FP	FE	CD	CV
PLB030…	0.15	0.72	0.58	0.45	0.41	0.36	0.32	0.48	0.32
PLB060…	0.46	0.71	0.56	0.44	0.41	0.37	0.31	0.48	0.32
PLB160…	0.18	0.71	0.56	0.44	0.40	0.35	0.31	0.47	0.31
PLB240…	0.54	0.72	0.57	0.45	0.41	0.36	0.32	0.48	0.32
PLB320…	0.16	0.73	0.58	0.45	0.41	0.35	0.31	0.48	0.31
PLB660…	0.53	0.73	0.58	0.45	0.41	0.36	0.32	0.48	0.31

5、圖示尺寸

型號Type	A	H	H1	H2	T	L	L1	B	D	G	重量Weight(kg)
PLB030...	G3/4 NPT3/4	188	145	165	G3/4 1"-16UN	95	38	M8	Ф96	20	0.8
PLB060...		234	191	211							0.9
PLB110...	G1 1/4 NTP1/4	248	181	218	G1 1/4 1 1/2"-16UN	133	50	M8	Ф129	40	1.8
PLB160...		293	226	263							1.9
PLB220...	G1/2 NTP1/2	436	181	218	G1 1/4 1 1/2"-16UN	133	70	M8	Ф129	40	2.6
PLB320...		526	226	263							2.8
