PLA160FVR11N4壓力管路過濾器

發布時間：2014-06-21 10:35:39 來源：未知

PLA系列壓力管路過濾器
新鄉市華豫濾器有限公司專業生產壓力過濾器，以下為過濾器的性能與使用介紹。
1  性能與用途
安裝于液壓系統壓力管路或吸油、回油管路中，濾除工作介質中的固體顆粒及膠狀物質，有效控制工作介質的污染度。
濾芯過濾材料分別采用復合纖維、木棉定型濾紙、不銹鋼燒結氈，不銹鋼編織網。
上殼體采用鋁合金壓鑄成型，下殼體采用拉伸件，重量輕、結構精巧，外型美觀。
2  技術參數
工作介質：礦物油、乳化液、水－乙二醇、磷酸酯液壓液(木棉定型濾紙僅適用于礦物油)
工作壓力(max）：1MPa
工作溫度：－25℃～110℃
發訊器發訊壓差：0.15MPa
旁通閥開啟壓差：0.03MPa
3  型號說明
     過濾器型號：     PLA    330   FV   R1   1    N6
330

代號	流量（L/min）
030	030
060	060
160	160
240	240
330	330
660	660

代號	過濾材料及精度
FT	復合纖維β3（c）≥200
FC	復合纖維β5（c）≥200
FD	復合纖維β10（c）≥200
FV	復合纖維β20（c）≥200
CD	木棉定型濾紙β10（c）≥2
CV	木棉定型濾紙β20（c）≥2
CP	木棉定型濾紙β30（c）≥2
CE	木棉定型濾紙β40（c）≥2
MD	不銹鋼編織網10μm
MV	不銹鋼編織網20μm
MP	不銹鋼編織網30μm
ME	不銹鋼編織網40μm
MN	不銹鋼編織網50μm
MS	不銹鋼編織網60μm

代號		發訊器類型
0		無發訊器壓力表
R1		壓力表
R3		交流壓力開關
R4		直流壓力開關
V1		真空表
V2		真空開關
1代號	工作介質
1	礦物油、乳化液
2	磷酸酯液壓油
3	水－乙二醇

流量	代號	接口尺寸
030	B2	G3/8
	N2	NPT3/8
	M3	M18×1.5
060	B4	G1/2
	N4	NPT1/2
	M4	M22×1.5
160	B4	G3/4
	N4	NPT3/4
	M4	M27×2
240	B5	G1
	N5	NPT1
	M5	M33×2
330	B6	G1 1/4
	N6	NPT1 1/4
	M6	M42×2
660	B7	G1 1/2
	N7	NPT1 1/2
	M7	M48×2

4、額定流量下的清潔濾芯壓降（單位：1×105Pa 介質參數：30mm2/s 0.86kg/dm3)

型號 Type	殼體 Housing	濾芯 Filter element
型號 Type	殼體 Housing	FT	FC	FD	FV	CD	CV	RD	RV	MV	ME
PLA030...	0.43	0.52	0.31	0.22	0.15	0.13	0.10	0.13	0.10	0.17	0.09
PLA060...	0.48	1.04	0.63	0.44	0.31	0.26	0.19	0.25	0.20	0.33	0.17
PLA160...	0.42	1.80	1.08	0.76	0.53	0.45	0.33	0.43	0.35	0.57	0.29
PLA240...	0.46	1.57	0.94	0.67	0.46	0.39	0.29	0.38	0.30	0.50	0.26
PLA330...	0.43	1.14	0.68	0.48	0.33	0.28	0.21	0.27	0.22	0.36	0.19
PLA660...	0.48	1.58	0.95	0.67	0.47	0.39	0.29	0.38	0.30	0.50	0.26

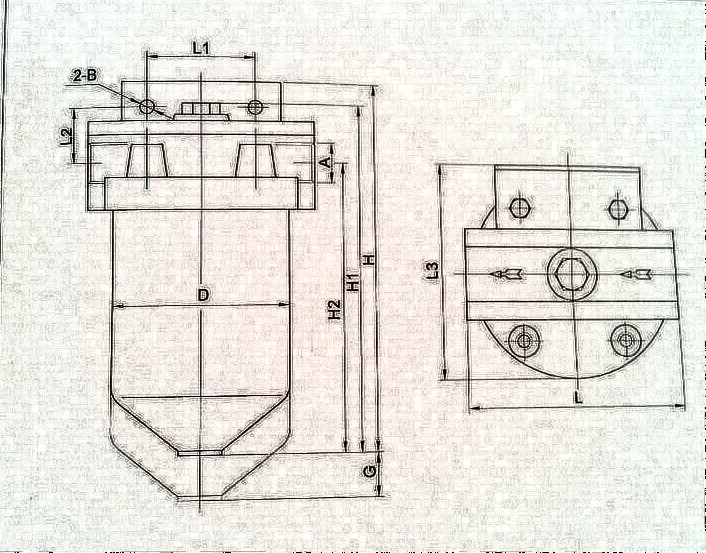

5、圖示尺寸

型號Type	A	H	H1	H2	L	L1	L2	L2	B	D	G	重量Weight(kg)
PLA030...	G3/8 NPT3/8 M18×1.5	170	163	132	105	50	26	95	φ6.5	φ81	20	1.0
PLA060...	G1/2 NPT1/2 M32×1.5											1.0
PLA160...	G3/4 NPT3/4 M27×2	245	243	206	140	100	24	135	φ8.5	φ114	25	2.0
PLA240...	G1 NPT1 M33×2	285	283	246								2.5
PLA330...	G1/4 NTP1/4 M42×2	290	285	240	178	150	28	185	φ10.5	φ115	25	6.0
PLA660...	G1/2 NTP1/2 M48×2	345	340	295								6.5
