WU-16×※-J吸油過濾器
發布時間：2014-06-07 09:40:13 來源：未知
一，WU-16×※-J吸油過濾器介紹：

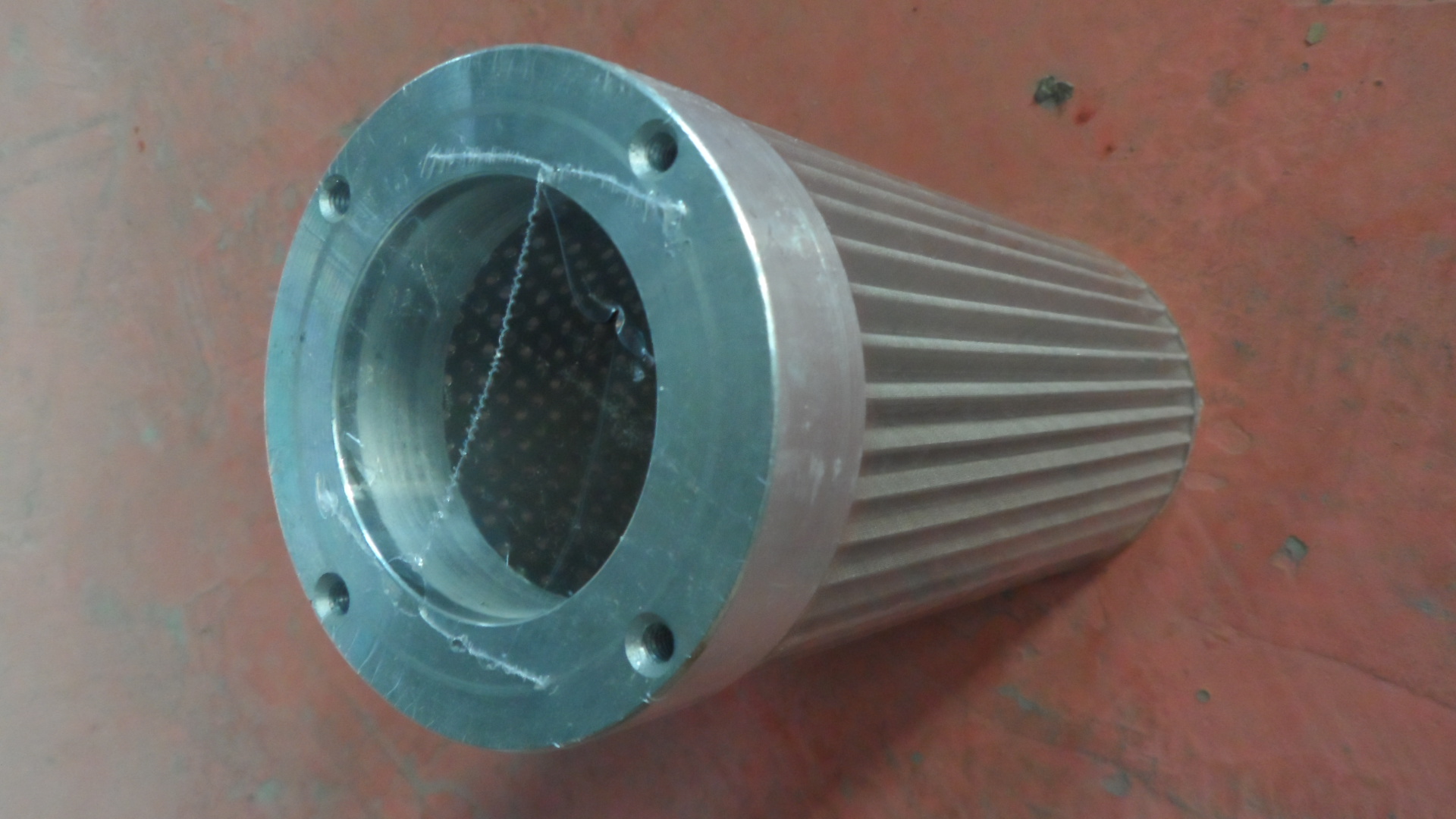

新鄉市華豫器有限公司提供的該吸油粗過濾器屬于粗過濾器，一般安裝在油泵的吸油口，用以保護油泵避免吸入較大的機械雜質。該過濾器結構簡單，通油能力大阻力小。
二，WU-16×※-J吸油過濾器必須技術參數
工作介質：一般液壓油 磷酸脂液壓油 乳化液 水-已二醇
流量：16-1000L/min
過濾精度：80-180μm
工作壓力：0.6MPA
連接方式：管式 法蘭式
分網式，線隙式
三，WU-16×※-J吸油過濾器的主要性能指標
1．過濾精度
過濾精度是指過濾器對不同尺寸顆粒污染物的濾除能力，常用絕對過濾精度，過濾比和過濾效率等指標來評定，過濾精度分為粗（d≥0.1mm）、普通（d≥0.01mm）、精（d≥0.005mm）、和特精（d≥0.001mm）四個等級。
2．壓降特性
液壓系統中的過濾器對油液來說是一種液阻，因而油液經過時必然要產生壓降。一般來說，在濾芯尺寸和油液流量一定的情況下，濾芯的過濾精度越高，則其壓降越大，在流量一定的情況下，濾芯的有效過濾面積越大，或油液的粘度越小，則壓降越小。濾芯所允許的最大壓降，應以使濾芯不致發生結構性破壞為原則。通常，航空、艦艇用過濾器的初始壓降不應超過0.25MPa；機械用過濾器的壓降不大于0.08 MPa～0.15MPa。
3.納垢容量
過濾器在壓力降大于其規定限值之前截留的污染物的問題稱為納污容量，以重量(g)表示。過濾器的納垢容量越大，則其壽命越長，所以它是反映過濾器壽命的重要指標。過濾器的有效過濾面積越大，則納垢容量也就越大。
四，WU-16×※-J吸油過濾器技術參數
|
Model |
Dia(mm) |
Flow Rate(L/min) |
InitialΔP(Mpa) |
Filtr(um) |
By-pass valve setting(mpa) |
Connecting |
|
WU-16×-J |
12 |
16 |
≤0.01 |
80
100
180
Only WU |
0.02
|
Thread |
|
WU-25×-J |
15 |
25 |
|
WU-40×-J |
20 |
40 |
|
WU-63×-J |
25 |
63 |
|
WU-100×-J |
32 |
100 |
|
WU-160×-J |
40 |
160 |
|
WU-225×C-J |
50 |
225 |
|
WU-250×F-J |
50 |
250 |
Flange |
|
WU-400XF-J |
65 |
400 |
|
WU-630×F-J |
80 |
630 |
|
WU-800×G-J |
63 |
800 |
Thread |
|
WU-1000×G-J |
76 |
1000 |
|
|
注：*為過濾精度，若使用介質為水乙二醇，帶旁通閥，公稱流量為100L/MIN,過濾精度80um，則過濾器型號為WUI.BH-100X*J 或XUI.BH-100X*J.
五，WU-16×※-J吸油過濾器和濾芯型號總結
WU系列吸油過濾器80~180μ WU系列吸油過濾器(帶旁通閥)80~180μ
WU-16×※-J WUI-16×※-J
WU-25×※-J WUI-25×※-J
WU-40×※-J WUI-40×※-J
WU-63×※-J WUI-63×※-J
WU-100×※-J WUI-100×※-J
WU-160×※-J WUI-160×※-J
WU-225×※C-J WUI-225×※C-J
WU-250×※F-J WUI-250×※F-J
WU-630×※F-J WUI-630×※F-J
WU-800×※G-J WUI-800×※G-J
WU-1000×※G-J WUI-1000×※G-J
