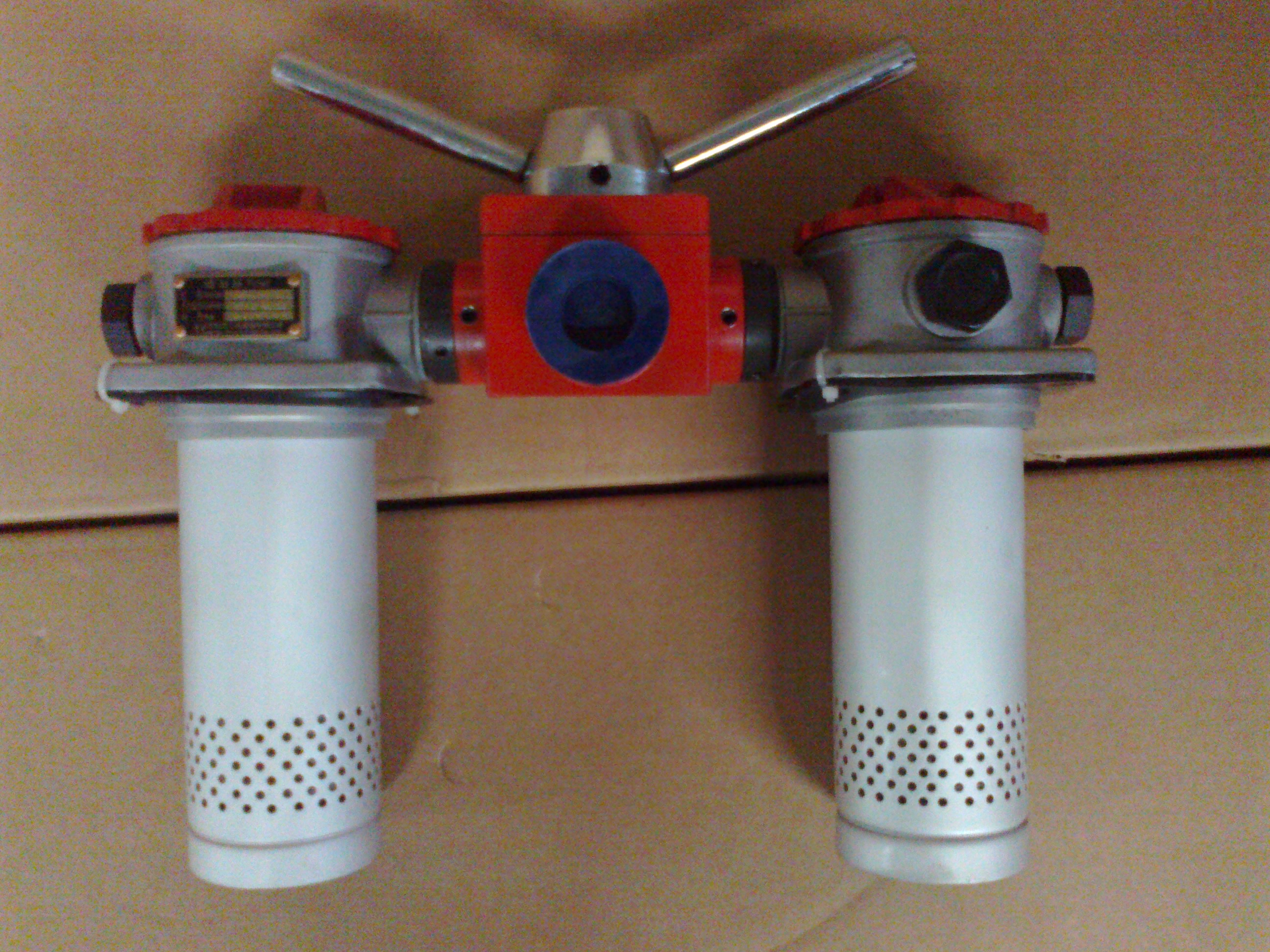

SRFA-63x20L-Y雙筒過濾器

發布時間：2014-06-03 16:54:51 來源：未知

SRFA-63x20L-Y雙筒過濾器技術參數：
工作介質：一般液壓油磷酸脂液壓油乳化液水-已二醇
流量：25-800L/min
過濾精度：1-30μm
壓力：1.6MPA
連接方式：螺紋法蘭
SRFA-63x20L-Y雙筒過濾器介紹：
該過濾器是由兩只單筒過濾器、換向閥、旁通閥、發訊器、擴散器等組成。它被安裝在油箱頂部，可在系統不停機的情況下更換濾芯，適用于連續工作的液壓系統回油精過濾，采用濾除液壓系統中諸元件磨損產生的金屬粉末以及密封件的橡膠雜質等，使流回油箱的油液保持清潔，以利于系統中的油液循環使用。
當一只過濾器的濾芯堵塞致使進出口壓差為0.35ＭＰａ時，發訊器發訊，這時，轉向換向閥，使備用濾油起工作，然后更換已堵塞的濾芯。

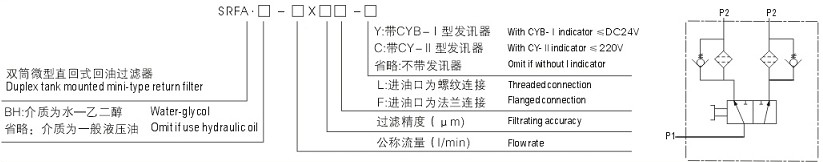

型號說明

技術參數 Technical Data型號

通徑(mm)

公稱流量(L/min)

過濾精度(μm)

公稱壓力
(MPa)

壓力損失

發訊器裝置

連接方式

重量
(kg)

濾芯型號

Initial

Max

(V)

(A)

注：*為過濾精度，若使用介質為水一乙二醇，帶發訊器。則過濾器型號為SRFA·BH-63×*L-Y，濾芯型號為SRFA·BH-63×*。

SRFA-25×*L- C/Y

1
3
5
10
20
30

1.6

≤0.08

0.35

12
24
36
220

2.5
2
1.5
0.25

螺紋式

SFAX-25×*

SRFA-40×*L- C/Y

SFAX-40×*

SRFA-63×*L- C/Y

SFAX-63×*

SRFA-100×*L- C/Y

100

SFAX-100×*

SRFA-160×*F- C/Y

160

法蘭式

SFAX-160×*

SRFA-250×*F- C/Y

250

SFAX-250×*

SRFA-400×*F- C/Y

400

SFAX-400×*

SRFA-630×*F- C/Y

630

SFAX-630×*

SRFA-800×*F- C/Y

800

SFAX-800×*

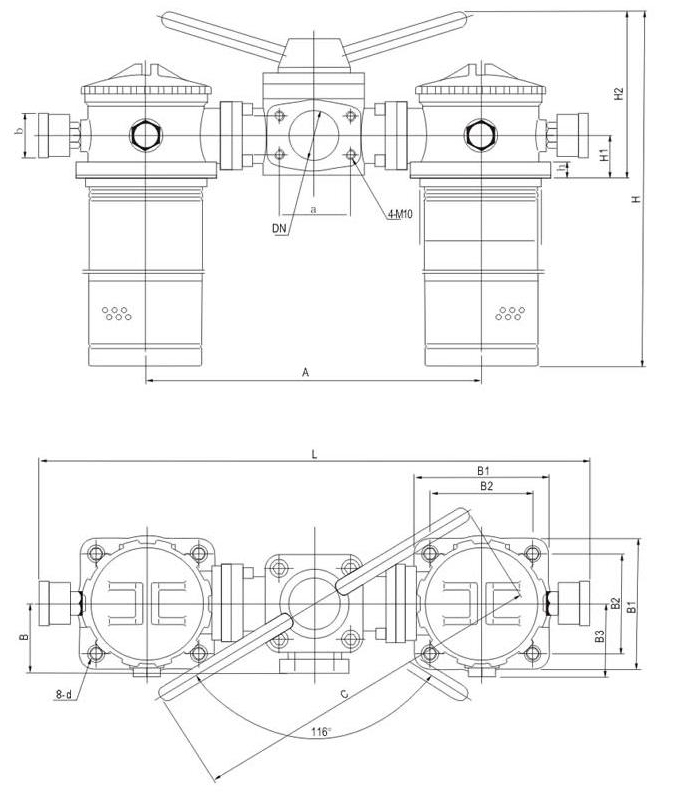

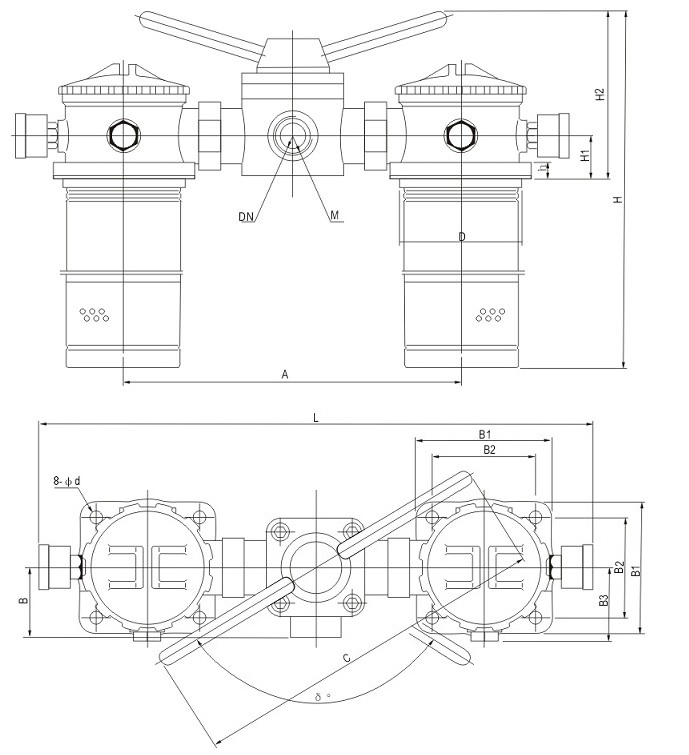

安裝外型尺寸

型號	尺寸(mm)
	DN	M	H1	B	B1	B2	B3	d	A	D	L	H	H2	C	δ	h
SRFA-25×*L- C/Y	20	M27×2	25	53	90	70	53	Ф9	224	75	388	249	122	265	135	10
SRFA-40×*L- C/Y												280
SRFA-63×*L- C/Y	32	M42×2	33	60	110	85	61	Ф9	250	95	430	288	138	275	124	12
SRFA-100×*L- C/Y												348

型號

尺寸(mm)

注：進油口連接法蘭由我公司提供，用戶只需要準備好Ф Q尺寸管子焊上即可。
