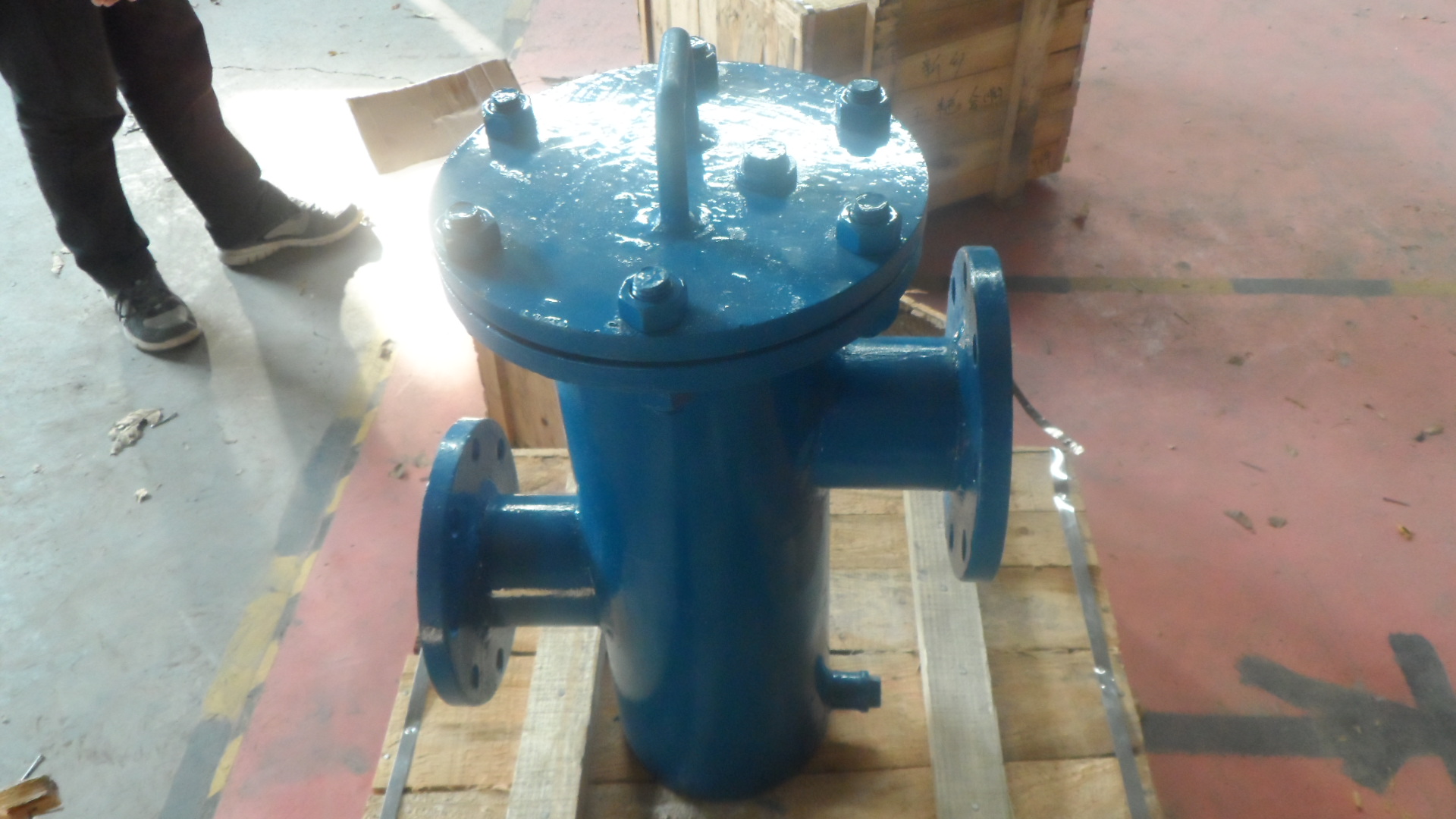

不銹鋼籃式過濾器DN80

發布時間：2014-05-20 09:06:48 來源：未知

不銹鋼籃式過濾器DN80說明：
籃式過濾器是除去液體中少量固體顆粒的過濾設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
◆藍式過濾器產品用途：
藍式過濾器適用于蒸汽、空氣、煤油、水等配管中排出銹渣和異物，用于保護閥門和設備;
◆藍式過濾器產品特點
1、標準不銹鋼過濾網，孔徑數目可選擇:25目-300目;
2、可選項壓力表連接，蓋上凸合面鉆有螺紋孔以便安裝壓力表;
3、流來面積大、故壓力損失小。
不銹鋼籃式過濾器DN80【訂貨參數及范圍】
1、型號規格：SN 規格：DN25-DN500 (1”—20”)
2、材質要求：碳鋼或各種不銹鋼
3、過濾精度：最大過濾雜質直徑mm（可用目數表示）
4、工作壓力：0.6Mpa~5.0Mpa
5、連接方式：法蘭連接、螺紋連接和對焊連接
6、常用法蘭標準為HG20592-2009和GB，壓力等級有：PN6、PN10、PN16、PN25、PN6.4
不銹鋼籃式過濾器DN80【安全與維護】
1、藍式過濾器一般水平安裝，進出口方向與閥體上的箭頭方向應保持一致。
2、過濾器工作一段時間后，濾芯內沉淀了一定的雜質，這是壓力降增大，流速會下降，需及時清除過濾芯內的雜質。
3、清洗雜質時，特別注意過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去的過濾器，過濾后介質的純度達不到設計要求，壓縮機，泵，儀表等設備會遭到破壞。
4、如發現不銹鋼鋼絲變形或損壞，需馬上更換。

進出口徑	筒徑(mm)	高度1(mm)	高度2(mm)	寬(mm)	過濾面積( m2 )
DN40	Ф108	300	170	260	0.03
DN50	Ф108	300	170	260	0.03
DN65	Ф133	360	175	330	0.05
DN80	Ф159	400	215	340	0.06
DN100	Ф219	470	272	400	0.10
DN125	Ф273	550	345	480	0.18
DN150	Ф273	630	405	500	0.30
DN200	Ф325	780	445	560	0.40
DN250	Ф426	930	495	660	0.50
DN300	Ф478	1200	565	750	0.70
DN400	Ф529	1500	720	920	0.80
