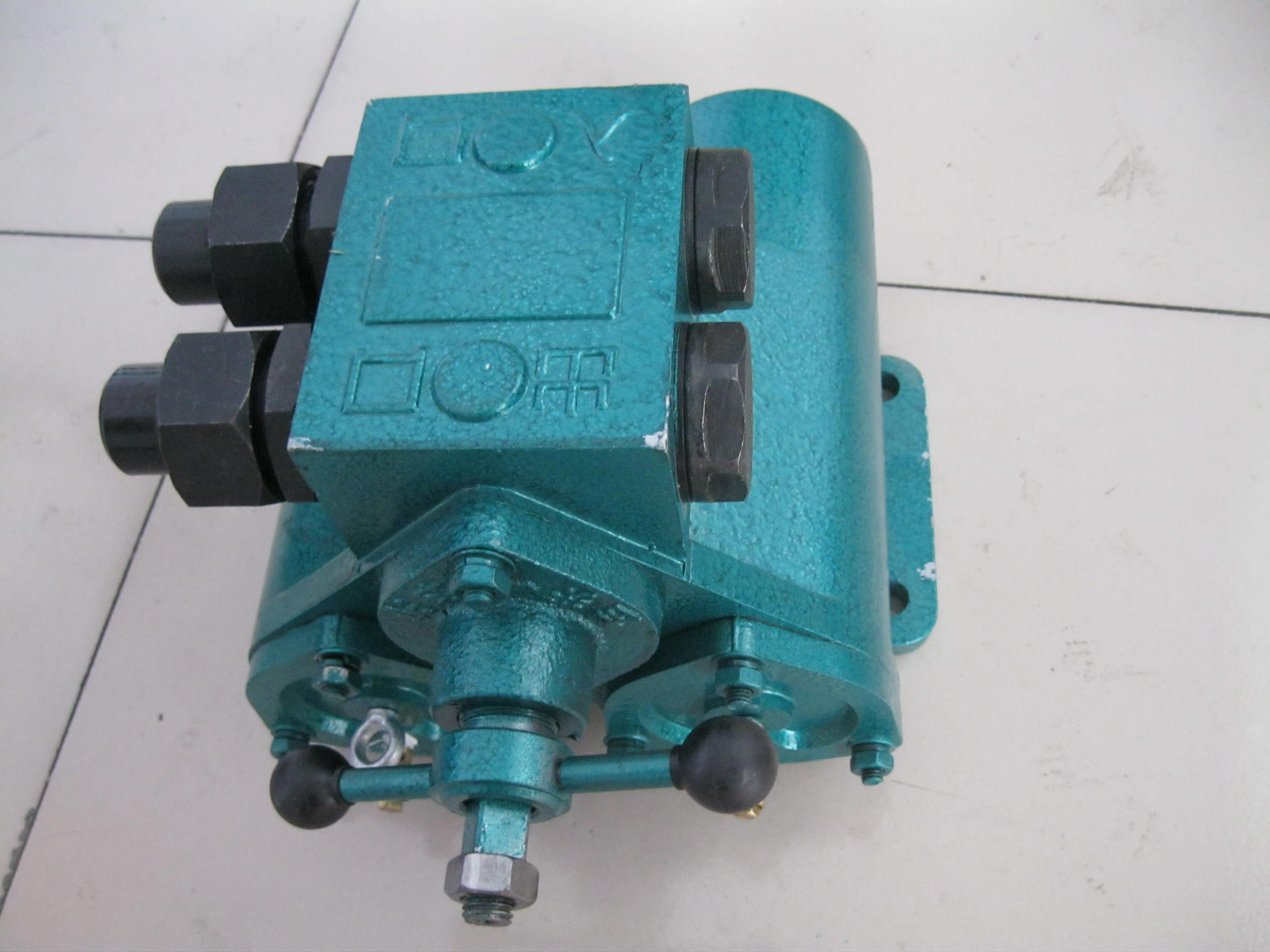

網片式過濾器SPL-25介紹：
網片式油濾器分為SPL雙筒系列和DPL單筒系列，該產品運行可靠，維修方便，不需要其他動力源，過濾元件為金屬絲網制成的濾片，具有強度高，通油能力大，確保過濾精度，便于清洗等特點，SPL雙筒系列能在主機運行過程中實現不停機轉換和清洗。

網片式過濾器SPL-25技術參數：
1.安裝形式：倒掛式，側置式，下置式
2.濾網材料：銅網，不銹鋼網
3.工作壓力≤0.8Mpa
4.清洗壓降：≤0.15Mpa
5.工作溫度：≤95℃

網片式過濾器SPL技術參數

型號		公稱通徑	額定流量	濾片尺寸mm
雙筒系列	單筒系列	公稱通徑	額定流量	內徑	外徑
SPL-15		15	2	20	40
SPL-25	DPL-25	25	5	30	65
SPL-32		32	8	30	65
SPL-40	DPL-40	40	12	45	90
SPL-50		50	20	60	125
SPL-65	DPL-65	65	30	60	125
SPL-80	DPL-80	80	50	70	155
SPL-100		100	80	70	155
SPL-125		125	120	90	175
SPL-150	DPL-150	150	180	90	175
SPL-200

1、最高工作溫度95℃；
2、最高工作壓力0.8MPa；
3、濾芯清洗壓降0.15MPa；
4、試驗介質粘度為24cSt 的清潔油液，當以額定流量通過油濾器時原始壓降不大于0.08MPa。

序號NO	公稱網目數（參數）（目/英寸）	網孔基本尺寸mm	過濾精度（參考）UM	金屬絲直徑	單位面積網重kg/m2			篩分面積百分率%	相當英制目數（目/英寸）
序號NO	公稱網目數（參數）（目/英寸）	網孔基本尺寸mm	過濾精度（參考）UM	金屬絲直徑	1	10	2.00	篩分面積百分率%	相當英制目數（目/英寸）	2000	0.400	0.933	0.949	0.841	69	10.58
2	20	1.00	1000	0.250	0.71	0.712	0.631	64	20.32
3	40	0.450	450	0.180	0.720	0.732	0.649	51	40.32
4	60	0.280	280	0.140	0.653	0.655	0.589	44	60.48
5	80	0.200	200	0.112	0.562	0.572	0.507	41	81.41
6	118	0.125	114	0.090	0.527	0.536	0.475	34	118.41
7	158	0.090	78	0.071	0.438	0.446	0.395	31	157.76
8	200	0.071	46	0.056	0.346	0.352	0.312	31	200
9	264	0.056	38	0.040	0.237	0.210	34	264.6
10	300	0.050	34	0.032	0.178	0.158	37	309.8
11	363	00.040	30	0.030	0.183	0.162	32	363
