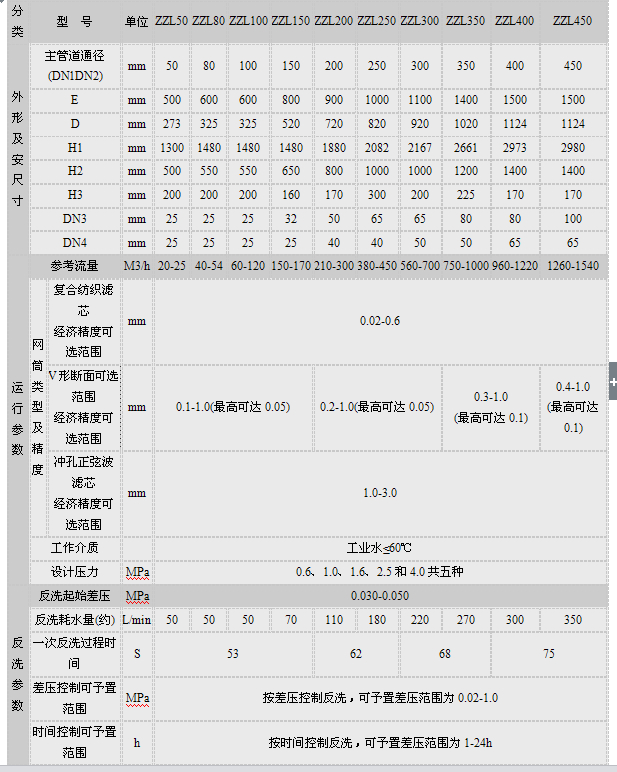

ZZL型單濾芯自清洗過濾器主要技術性能、參數及安裝尺寸
說明：
1、清洗泄壓排污口(DN3)由電動閥控制，并和反洗電機同步動作，即反洗電機開始啟
動，開始排污；清洗結束時清洗電機停止，清洗結束。電動閥也同時關閉，排污結束。
2、清洗排污口(DN4)由手動閥控制，手動排污閥屬定期開啟或清洗時開啟，排出沉淀
即主機底部的臟物。

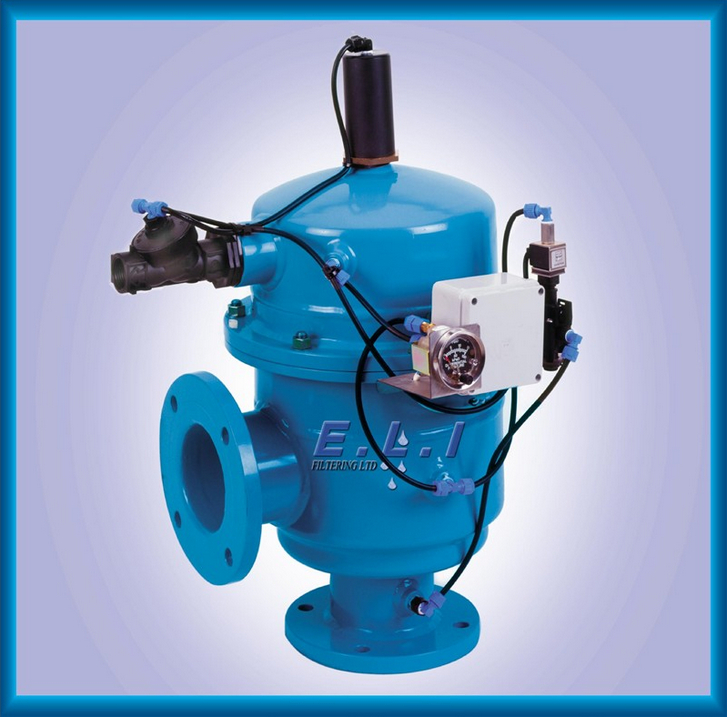

ZZL型單濾芯自清洗過濾器，它主要由主機外殼、電動頭、差壓控制器、電控箱、電動閥、手動閥、粗過濾網筒、精過濾網筒、支撐部件、吸嘴、環套、反洗臂等組成。當過濾器處于運行狀態時，來自主管上游端的待過濾的液體，通過入口進入過濾器，穿過隔板下端的粗過濾筒后進入精過濾網筒內側，于是凈液由精網筒向外流出，同時液體中雜質被阻止在精網筒內側，而已過濾的液體由出口進入主管道下游端，此時電機不工作，逆洗臂及吸嘴處于初始位置，與逆洗臂和腔體相連通的泄壓（排污）閥也處于關閉狀態，以保持這一系統不泄壓，也沒有液體流動。
隨著連續過濾運行，液體中懸浮物雜質不斷的被精網筒阻擋，使過濾器兩端差壓上升，當上升到一定的設置壓差時，使電機啟動，逆洗臂也開始轉動，同時電控泄壓閥被開通，并泄壓排液，在逆洗臂吸嘴與網筒內臂相接觸部分就出現一個相對壓力低于網筒外側液體壓力的負壓區，從而形成吸引力，于是網筒外側的液體就通過吸嘴被吸入逆洗臂內腔中流出。過濾器正是利用這股液體流才將網筒壁上的雜質清除掉，并流經泄壓閥排出過濾器體外。在反洗時，由于僅僅是與網筒內側相接觸的部分進行反洗，而其他部分仍在進行正常過濾，這就實現了本設備反洗時過濾不停機。
