回油過濾器RFBN/HC330DL10D1.X/-L24

我公司生產的RFBN/HC330DL10D1X/-L24回油過濾器主要用于液壓系統中回油的精過濾。本過濾器可直接安裝在油箱蓋板上。

該過濾器上裝有污染發訊器(目視或電信號指示)，用于本過濾器中的濾芯被污染物堵塞時發出訊號指示，以便維修人員更換濾芯。
RFBN/HC330DL10D1X/-L24回油過濾器濾芯采用玻璃纖維材料折疊而成，

具有過濾精度高、通油最大原始壓力損失小、納污容量大等優點。
玻璃纖維材料的濾芯過濾精度：3、5、10、20 u m
金屬網材料的濾芯過濾精度：25、50、100、200 u m
流向：入口在側面，出口垂直向下。
使用溫度：一1 0℃～十1 00℃

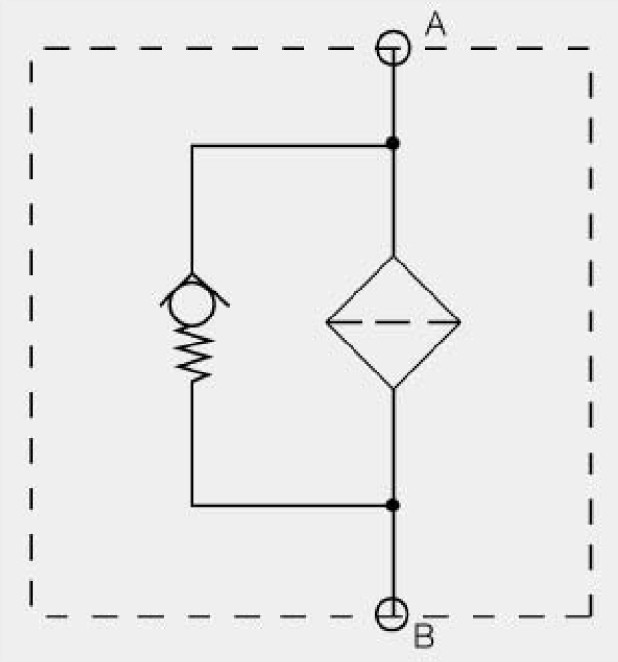

旁通閥開啟壓力：△P=3bar十0.5bar
適用介質：礦物油、潤滑油等。
用于水介質過濾時請與廠方聯系。

RFBN/HC330DL10D1X/-L24回油過濾器詳細解釋

           RF  BN/HC 330  D   L   10   D   1   X   /-L24
           1     2    3   4   5   6    7   8   9     10
1、過濾器型式
2、濾芯材料，BN/HC 玻璃纖維   W/HC不銹鋼 金屬網
3、殼體規格/材料

鑄鋼QT450:30,60,110,160,240,330,660,950,1300
4、工作壓力
B=10bar(規格30.2500-15000)
D＝25bar（規格：60-1300）
5、連接形式、連接尺寸
6、過濾精度：um
BN/HC:3,5,10,20
W/HC:25,50,100,200
7、污染發訊器形式
Y 發訊器接口帶塑料螺塞
A 發訊器接口帶鋼制螺塞
B 目視發訊器
C 電氣發訊器
D 目視/電氣發訊器
8、型式代號
   1   標準連接
9、型式代號
   X   提供最新版
10、補充說明

V    氟橡膠蜜封，過游器適用于易迅速生物分解的油和磷酸酯(HFD—R)
L... 帶相應電壓的指示燈(24V 48V 110V 220V)
KB   無旁通閥
B    旁通閥有特殊開啟壓力(B1=1bar，B6=6bar)
