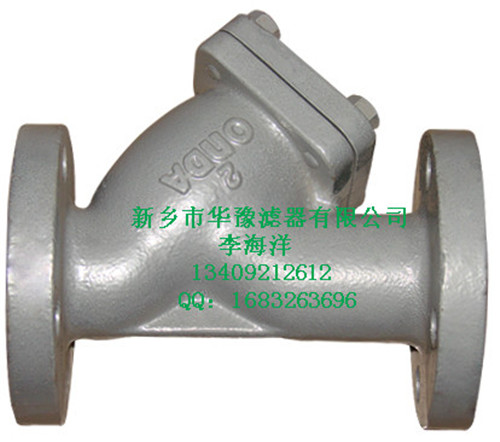

Y型過濾器DN100
XINXIANGSHI華豫濾器專業生產過濾器，
Y型過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥，泄壓閥，定水位閥或其他設備的進口端，用來濾除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，氣，油?？砂凑湛蛻粢笾谱鳛V芯，其外形基本相同，內部結構全部采用不銹鋼材質，堅固耐用。當需要清洗時，只要將可拆卸的濾芯取出，取出濾芯上的雜質后，重新裝入即可使用。該過濾器體型小，濾材細，阻力小，效果高，安裝檢修方便，成本低，并排污時間短，對一般小型號者，只需5---10分鐘。常用GL41H-10、GL41H-16、GL41H-25等系列型號。
Y型過濾器

一般通水網為18---30目通氣網為40---100目通油網為100---300目

殼體材質	黃銅	碳鋼	不銹鋼
公稱通徑	15---150mm
濾網材質	不銹鋼
密封件材質	耐油膠板丁腈橡膠聚四氟乙烯
工作溫度（℃）	-30~~~380	-80~~~425	-80~~~450
公稱壓力（Mpa）	1.6---10Mpa
過濾精度（目/in）	Φ8、φ10、30---300目

外形尺寸

DN	英寸＂	L	H	H1	拉桿伸縮過濾器		參考重量Kg
DN	英寸＂	L	H	H1	L	H	參考重量Kg
15	1/2	125	70	150			2
20	3/4	145	70	150			3
25	1	160	80	160			3.8
32	1 1/4	180	90	180			6
40	1 1/2	200	100	240			7.2
50	2	220	130	250			10
65	2 1/2	260	165	350			17
80	3	280	195	390			20
100	4	320	230	450			32
125	5	350	300	520	300	130	53
150	6	380	335	580	350	165	66
200	8	495	420	690	400	195	110
250	10	595	500	800	450	230	165
300	12	640	580	950	500	300	225
350	14	700	640	1150	550	335	312
400	16	800	700	1360	650	420	500
450	18	1100	790	1480	775	500	700
500	20	1150	875	1650	900	580	900
友情提示：以上型號為公司部分產品，如有需求請與本公司聯系?。?！

李海洋 13409212612 QQ1683263696
